1、产品概述

1.1产品简介

在电力、高铁、飞机制造等行业生产及运行的过程中，工具的使用是必须的环节，在使用工具时候，如果管理不当，容易出现丢失、错领、被盗等问题，怎么有序的管理领用、归还，查找和管理这些工具，对企业是一个非常重要的环节。智能工具管理柜无疑 成为解决这样的问题的重要选择，智能工具管理运用RFID技术，实现了工具的自动和智能化管理，RFID智能工具通过安装RFID读写器，监测安装有特定标签的工具上，大幅提高工具管理的准确性和高效性，并实现数据实时更新。

为了适应信息量日益庞大的安全工器具管理工作，广州橸赛精密机械有限公司迫切需要利用信息化和物联网技术，研究开发一套基于 RFID射频技术的安全工器具智能管理柜，实现安全工器具管理自动化、信息化、集约化、联网共享化、智能决策化。通过该智能柜，可实现对安全工器具申请、报废、遗失的全生命周期流程化管理，实现对安全工器具发放、报废、检查及检测情况的全面实时跟踪，实现对安全工器具配备情况、工器具的使用（出入库）情况、工器具的检查情况（合格率）等全面的统计分析，为管理部门提供决策支持，实现对安全工器具检测信息的管理和到期通知，提高安全工器具检测的工作效率，并基于RFID的技术，实现对安全工器具的统一标识、出入库自动监控，确保安全工器具的使用过程可查可控。

1.2适用范围

Ø 铁路行业维护工具管理，铁路线路维护的工具品种多，运用场合分散，一直是管理的难点。

Ø 航空行业工具管理，飞机修理的工具和零件品种繁多而且价格高昂。

Ø 警用器械管理，军用枪械及警用防暴器具需要严格的管理，对于领用归还必须实时掌握。

Ø 劳作场所工具管理，监狱劳作场作为特别场合，工具这种有风险性质的物资是要严格管理的，丢失一件就会带来非常大的安全隐患。

1.3安全及防护措施

Ø 设备停用时需切断电源；

Ø 设备为固定使用，背后可依靠墙面；

Ø 面板为钢化玻璃，禁止重力或尖锐物品撞击；

Ø 除维修人员外，其他人禁止打开顶部维修面板；

Ø 设备保持清洁，良好散热。

2、技术规格及参数

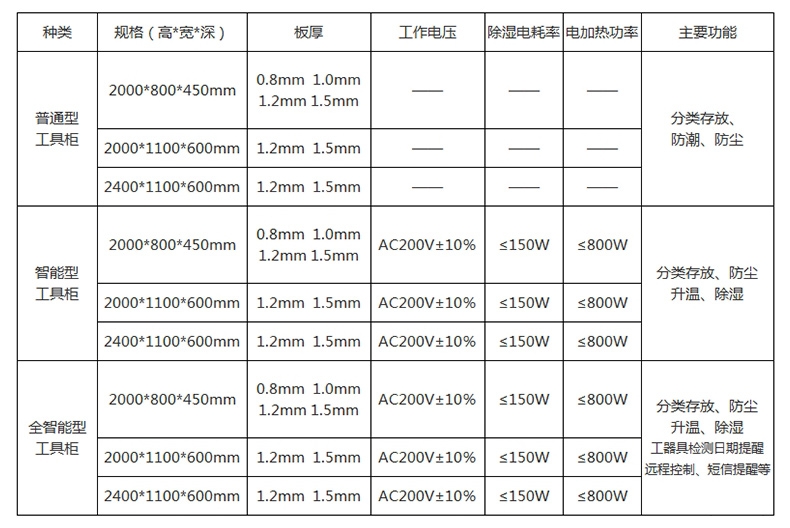

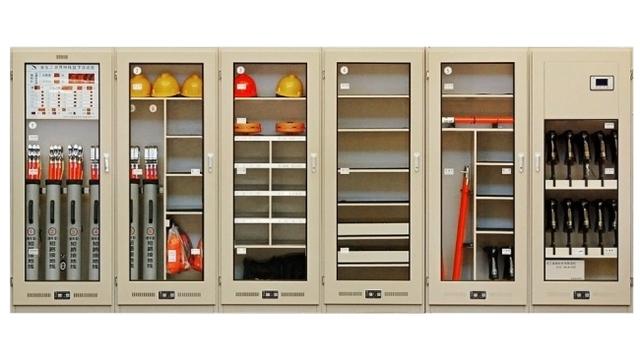

2.1【广州橸赛】智能RFID智能工具柜规格参数:

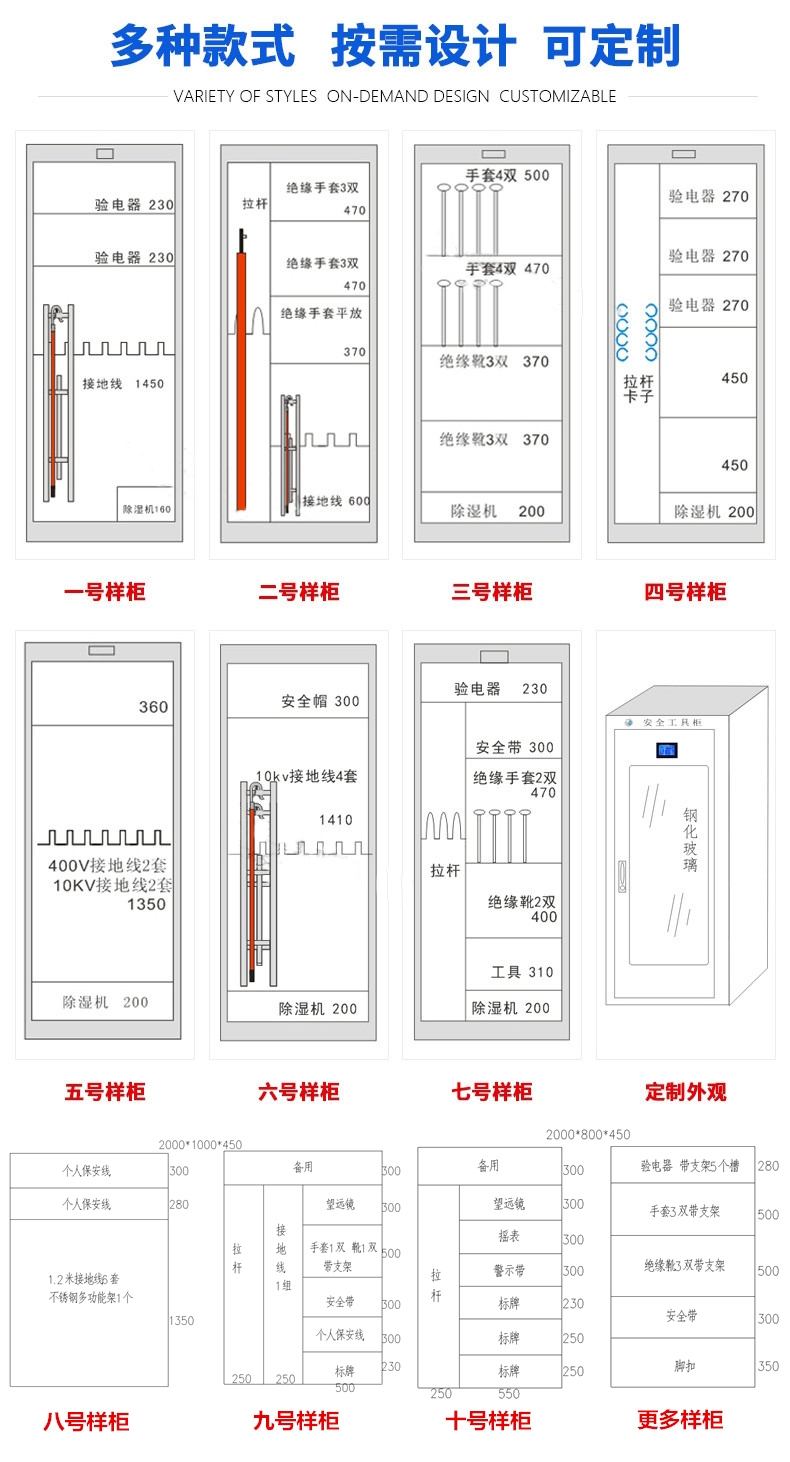

种类：普通型工具柜、智能型工具柜、全智能型工具柜

门板：采用(Z型)造型加强门板强度和美观度。

规格（高宽深）：2000*800*450mm、2000*1100*600mm、2400*1100*600mm

柜体:智能工具柜使用1.2mm或1.5mm厚镀锌板，双层框架式结构，外层箱体式结构。

工作电压：AC200V±10%

除湿电耗率：≤150W

电加热功率：≤800W

2.2【广州橸赛】智能工具柜开门方式:

智能工具柜要求通过身份识别方式进行开启，包括两种方式刷卡+密码;指纹识别+密码多种方式，对授权人员进行指纹生物认证。

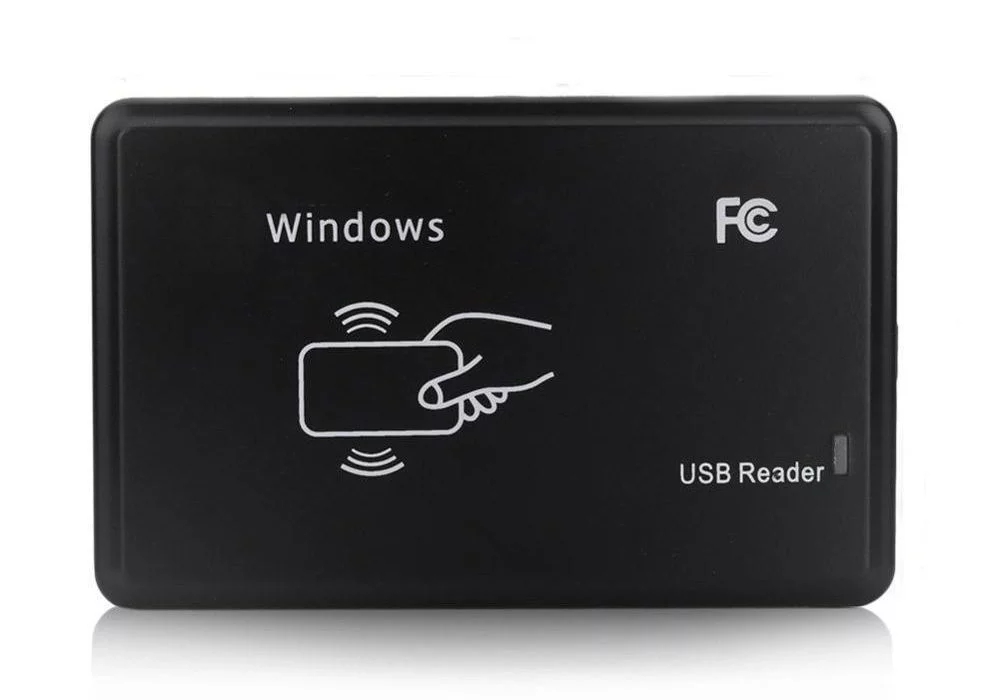

【广州橸赛】刷卡开门

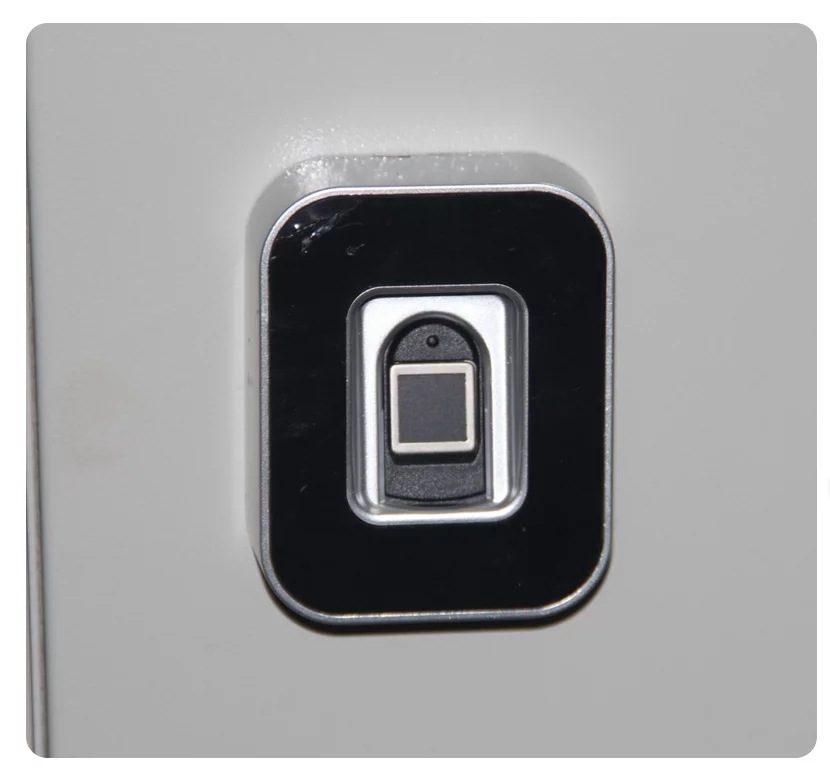

2.3【广州橸赛】指纹识别器

产品尺寸:1800mm高*1200mm宽*500mm深

产品重量:85公斤

产品颜色:可定制

承载重量:600KG，单层400KG

防护等级:IP54

工作温度:-15℃-55℃

读写模块:R2000读写模块

显示交互:10寸工业触控屏

数据接口:TCP/Wifi

2.4 【广州橸赛】工具柜系统参数

2.4.1系统优势：

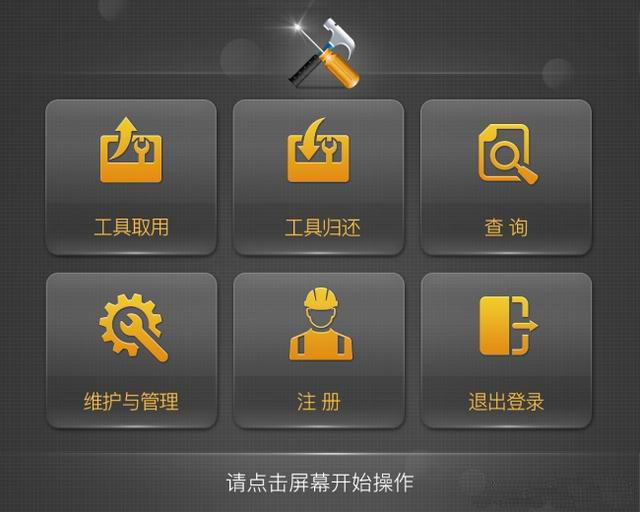

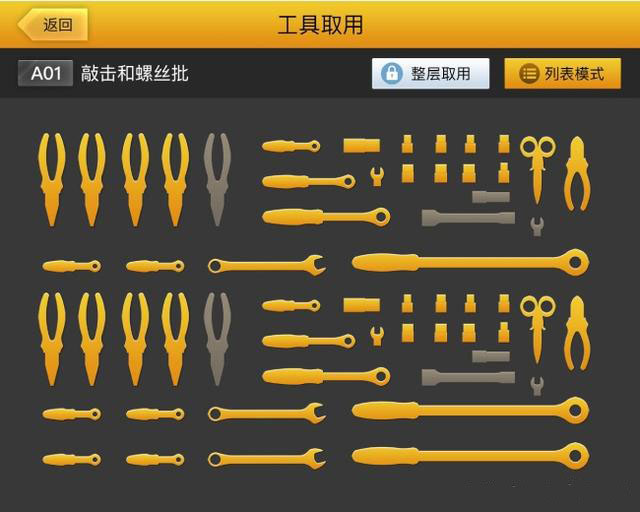

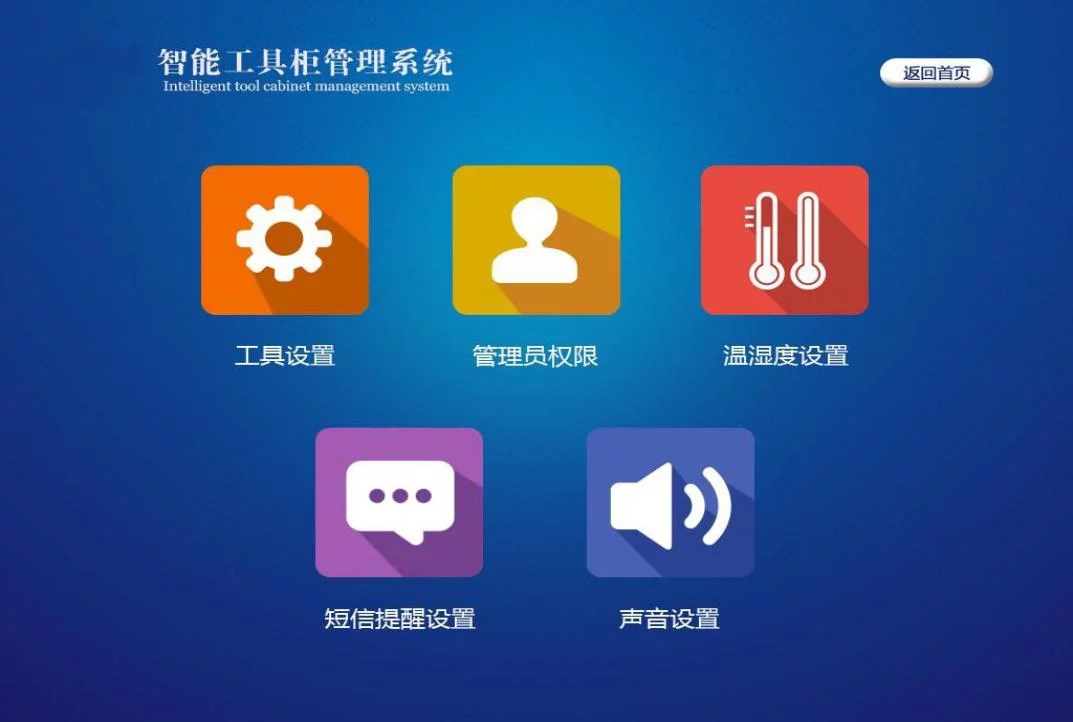

【触摸屏操作】支持大屏LED触摸操作，简单易用；

【自动工具盘点】远距离工具标签读取；

【非法超时警报】非法取走或超时未还实时警报；

【使用记录查询】工具借出归还详细报表分析记录。

2.4.2系统技术原理

【高频读卡模块】操作员刷卡身份验证；

【WIFI模块】Wifi无线通讯模块，与后台管理系统进行通讯；

【多通道UHF读卡器】可选择4/8/16通道数，每层至少使用一个通道；

【语音播报】用来提示操作步骤，以及语音报警提醒；

【报警灯】异常情况下的报警提醒。

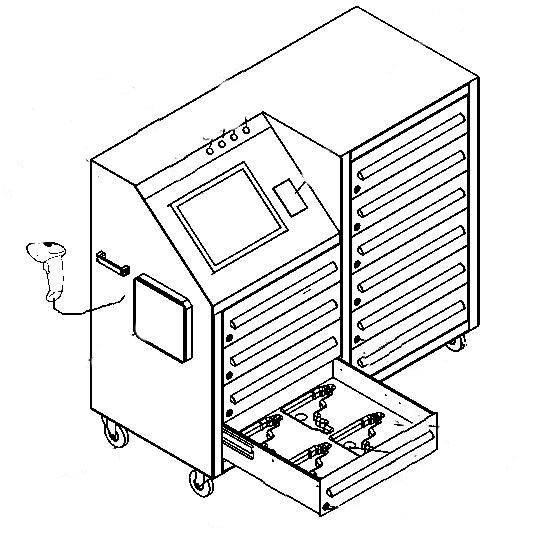

2.4.3系统架构

3、产品特点

Ø RFID工具智能化管理模式，有效管理工具借用和归还，查询跟踪工具使用情况，全程自助化管理。

Ø 满足不同生产要求，快速变换工具之间的交换，降低冗余工具配备，提升工具的管理能力。

Ø 可以人员人员管理权限，避免不必要的人员使用，并且可以对接企业ERP系统，实现共享。

Ø 可以设定登录人员的个人信息，通过专用密码或者智能识别开门。

Ø 可以快速查找工具，根据工具的存放类目、存放人员、存放位置进行查找，自动进行信息化管理。

Ø 工具使用记录可查询，使用人员信息可跟踪。

Ø 全自动的RFID工具进出记录管理，省去人工扫描和录入工作的繁琐和失误可能。快！准！精确！并且系统可生成各种报告。

Ø 一键盘点功能，3秒实现日检及月检工作。

Ø RFID工具参数数据记录，特定RFID工具的标定周期提醒。

Ø 自带充电电池，可便携移动用作线边RFID工具柜。

Ø RFID未及时归还工具警告，快速锁定相关人员责任。

4、RFID工器具柜管理流程

4.1人员管理

对操作该系统或者管理工具的相关人员进行基础信息登记和管理，人员采用刷卡（或人脸）方式进行登录验证。

4.2固定工具管理

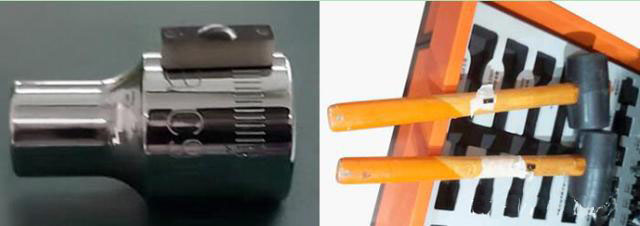

将固定工具和有源RFID标签进行绑定，并录入工具的类型和柜中所处位置等信息。

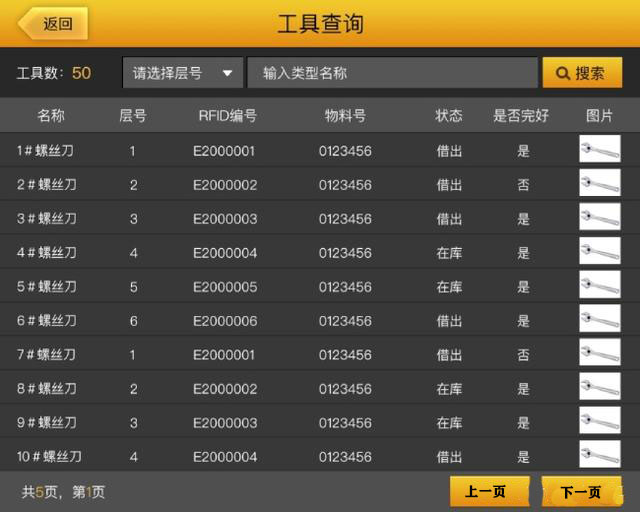

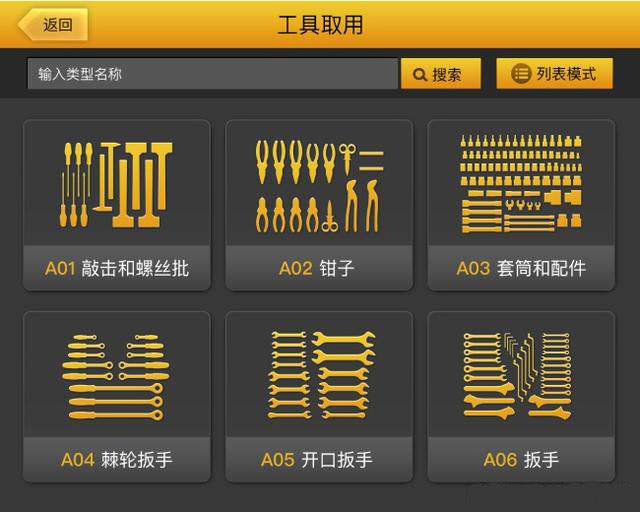

4.3工具查询

对系统内所有的工具进行查询，包括工具车内的工具。

4.4自动盘点

对柜内的所有物品实时进行不间断自动盘点统计。

4.5使用记录

具有工具历史的借出归还使用的详细记录。

4.6警报管理

设备被非法取出或借出超时未归还，系统会进行警报提示。

5、安装调试

5.1结构验收

Ø 核对装箱单配件，并查看各个设备之间的连接是否正常。

Ø 各个部件是否固定牢固；

Ø 是否所有部件都已安装到位；

Ø 各种线缆是否连接牢固并连接正确；

Ø 螺丝是否拧紧；

Ø 设备外观有无硬性损伤。

其他参考安装注意事项

6、日常维护及维修

Ø 开机前，检查电源及控制开关，按钮等是否安全可靠。

Ø 上电后，如果无法建立网络通讯，请打开顶部维修盖，检查网线是否连接正常，通过Demo搜索IP。如果出现IP可搜索到，软件打开失败的情况，请检查本地IP和设备IP是否在同一网段。

Ø 如果出现漏读情况，请检查标签是否损坏或读取距离过近，设备功率是否需要调整及天线是否全部开启。

Ø 设备发生异常后，立即按下紧急开关，检查设备各部位的工作状况，自己不能排除的应立即与设备售后部门联系。

Ø 设备长时间不使用，应切断电源。

7、运输贮存

7.1运输及要求

适合铁路、公路、航空、水运等运输方式；

产品如专车运输，可采用泡棉包装；如物流运输，采用包装木箱。

可正立放置，不可倒置；

拆箱工具：一字螺丝刀+锤子

安全提示：木箱接口铁片锋利，小心划伤！！！

7.2储存要求

储存时要关门，防止雨水浸淋；

正面禁止堆放物品；

环境要求阴凉干燥，温度不高于50C°

8、售后及联系方式

8.1售后服务

Ø 自设备出厂之日起整机保修1年（非人为损毁）

Ø 设备的安装调试和免费使用培训；

Ø 可帮助提供复杂产品的工艺方案；

Ø 售后服务：主要配置保修12个月；

Ø 服务响应：24小时内到厂维修。

Ø 联系电话：0755-29948953
